12 Normalprofil

Tverrprofilet

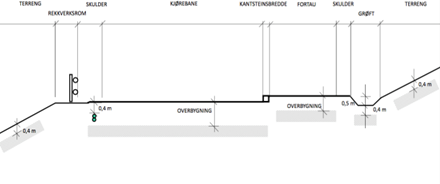

Figuren viser definisjoner i tverrprofilet av en veg. I tillegg er plassering av ledningssoner i tverrprofilet vist.

Tverrprofil definisjoner og plassering av ledningssoner i gatearealet - Klikk for stort bileteTverrprofil definisjoner og plassering av ledningssoner i gatearealet

Forholdet mellom kabler/ledninger og offentlig veg er regulert i vegloven. I forbindelse med alt gravearbeid skal alle kabler/ledninger, så langt det er mulig, legges i bakken. Henvendelser om ledningsanlegg i kommunal veg skal rettes til kommunen. Samarbeid mellom graveetater skal starte opp i en tidlig planfase slik at de ulike etaters behov og interesser blir ivaretatt på en forsvarlig måte. Initiativtaker skal sørge for samordning. Det må utarbeides en samlet oversikt over de ulike etaters plassbehov og disponering av vegens tverrprofil innenfor følgende hovedretningslinjer:

  • Kabler i bakken plasseres som hovedregel innenfor vegens reguleringsbredde. Nyetableringer må forholde seg til reglene som er satt av andre etater.
  • For det kommunale vegnettet legges kabler og ledninger normalt langs hver sin side av vegen.
  • I gater hvor det anses sannsynlig at det skal etableres gatevarme i fortau, legges kabler og private stikkledninger i trekkerør under varmekablene.
  • Alle kummer skal ha flyteramme og være kjøresterke. De skal plasseres utenfor hjulspor og tilpasses asfaltnivå slik at de ikke fører til hinder eller skaderisiko for spesielt myke trafikanter og vegdriften.
  • Hydranter, kabelskap o.l. skal plasseres i formålsgrensen og skal ikke plasseres i kryss eller siktsoner.

For graving i offentlig veg vises det til egne gravereglement for hver enkelt kommune.

Veiledende dimensjonering av overbygning med utgangspunkt i Håndbok N200

Veiledende dimensjonering av overbygning med utgangspunkt i Håndbok N200
Vegtype ÅDT=100 Slitelag * Øvre bærelag Nedre bærelag ** Fjell og steinfylling med b.gr. 1, 2 og 3 ***** Sand, grus, morene (T2) med b.gr. 4 ***** Sand, grus, morene (T3) med b.gr. 5 *****
Fortau gang- og sykkelveg Agb 11 50 mm - Fk (0-32) 100 mm 100 mm 150 mm 250 mm
Boliggate Agb 11 50 mm Agb 32 60 mm Fk (0-32) 100 mm 200 mm 300 mm 400 mm
Samlegate Agb 11 50 mm Agb 16 60 mm Fk (0-32) 100 mm 200 mm 300 mm 500 mm

*Asfalttyper og steinstørrelser varierer med ÅDT. Andre dekketyper kan være nødvendig.

** Steinfraksjon må vurderes i veger med lukket dreneringssystem.

*** På grunn med bæreevnegrad 5 og dårligere må det foretas grunnundersøkelser og dimensjonering særskilt.

**** Industriveger (ÅDT-T>150) og høytrafikkerte samleveger (ÅDT>1500) må dimensjoneres særskilt.

***** Forsterkningslag med lastfordelingskoeffisient a=1,0



Materialer i vegoppbygging skal tilfredsstille krav i N200. Maks steinstørrelse skal ikke overskride 2/3 av lagtykkelsen.

Komprimering utføres med vibrerende slepevals eller selvgående vibrovals inntil siste setning <10 % av totalsetning.

Bruk av fresemasser må særskilt avtales med kommunen.

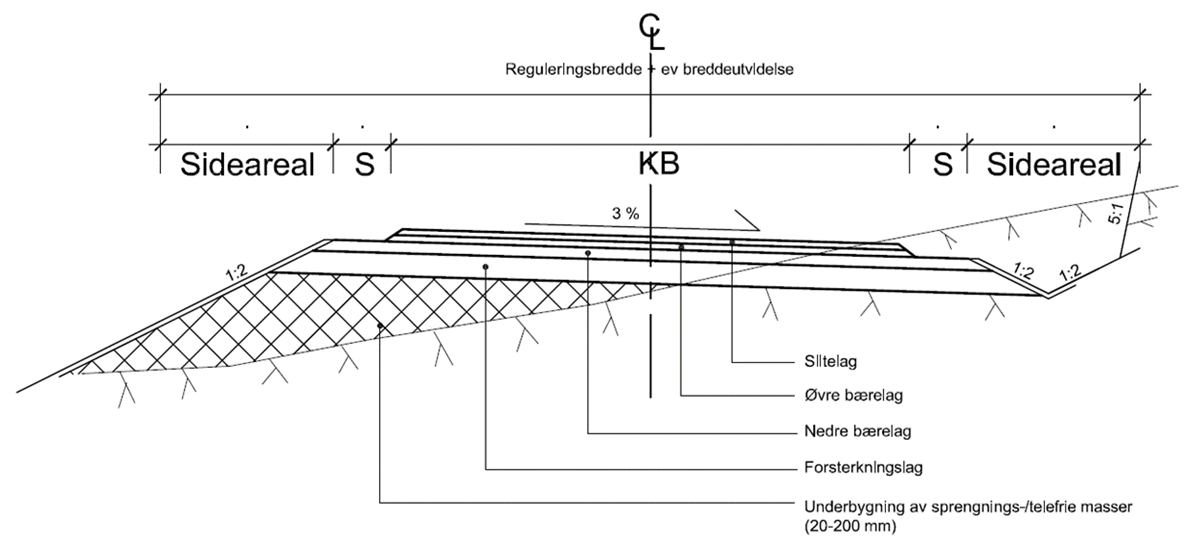

Generell vegoppbygging

I boliggater og samlegater i utbyggingsområder med mye anleggsaktivitet, skal øvre bærelag fungere som anleggsdekke og midlertidig dekke. Slitelaget skal legges etter at mesteparten av boligbygging og tomteopparbeidelse er ferdig. Dette for å unngå at slitelaget får store skader og redusert levetid. Dersom øvre bærelag skal benyttes som midlertidig dekke i en lengre periode og gjennom vinteren, skal det benyttes Ag 16 med 5 % bindemiddel. Skader i øvre bærelag skal utbedres før slitelaget legges.

Lagvis vegoppbygging - Klikk for stort bileteLagvis vegoppbygging
